Знакомимся с Real-time render [Черновик]

[d_bl1n]

Привет всем подпольным дефолдерам и не только
В общем, не я заварил эту кашу, мужики

Начал читать книгу:

Тема, как по мне, трудная и точно на несколько месяцев для меня, к тому же, еще и на английском. Дорогу осилит идущий, как говорится. Этот раздел нужен, чтобы заложить фундамент, с помощью которого мы освоим магию — шейдеры. Книга, ориентирована для 3D, но мы же дальновидные дефолдеры, рано или поздно нам придётся столкнуться и с 3D
Буду выкладывать под этим постом обработанный текст, со своими вопросами и ответами, с помощью которого каждый из нас сможет ознакомиться с этой темой или углубить свои знания.

Что такое Real-time Rendering?

Пожалуй, каждый из нас играл в компьютерные игры. Но далеко не каждый задумывался: а за счёт каких технологий на экране меняется картинка? Почему всё происходит так плавно и откликается на наши действия?

В отличие от фильмов, где каждый кадр заранее отрендерен и записан в видеоролик, в играх всё происходит в реальном времени. Изображение в игре должно меняться каждую долю секунды, чтобы реагировать на действия игрока: движение мыши, нажатие клавиш, столкновения, выстрелы и многое другое.

За этот процесс отвечает технология, называемая рендеринг в реальном времени (real-time rendering).

Что это значит?

Рендеринг в реальном времени — это процесс, при котором каждый кадр сцены создаётся (вычисляется) и выводится на экран мгновенно, за доли секунды. Всё это происходит настолько быстро, чтобы игрок воспринимал происходящее плавно и естественно, без задержек.

Чтобы достичь этого эффекта, движок игры (game engine) должен:

• очень быстро обновлять сцену (например, перемещать объекты, менять освещение),
• затем отрисовывать её кадр за кадром (то есть рендерить),
• и отображать результат на экране игрока — 60 раз в секунду и более (частота обновления экрана, измеряется в герцах — Hz).

Почему это важно?

Чем выше частота кадров (FPS — frames per second), тем плавнее и более отзывчиво игра воспринимается. Если частота рендера не поспевает за частотой обновления экрана, появляется лаг, рывки, и ощущение “тормозов”.

Поэтому real-time rendering — ключевая технология для всех интерактивных приложений, особенно игр, VR/AR и симуляторов.

Как связана частота обновлений hz real-time рендером?

Вопрос заданный chat gpt:

Частота обновления экрана (Hz) и real-time rendering (RTR) — это два ключевых аспекта визуального вывода, и они напрямую влияют на то, насколько плавно и синхронно игра (или другое интерактивное приложение) ощущается пользователем.

Параметр	Что означает
Частота обновления (Hz)	Сколько раз в секунду монитор может обновить изображение (например, 60 Гц = 60 раз в секунду).
Частота кадров (FPS)	Сколько кадров в секунду рендерит игра/движок.

Real-time rendering стремится к тому, чтобы каждая сцена отрисовывалась и отображалась сразу, как только готова, максимально синхронно с частотой обновления экрана. Вот как это работает:

1. Идеальный сценарий: FPS = Hz

• Если рендерится 60 кадров в секунду и экран обновляется 60 раз в секунду, каждый кадр показывается сразу после его отрисовки.
• Итог: супер плавно, без разрывов и задержек.

2. FPS < Hz (медленный рендеринг)

• Игра рендерит, например, 30 FPS, а экран обновляется 60 Гц.
• В этом случае каждый кадр показывается дважды, что вызывает дёргания (stutter).
• Итог: плохая отзывчивость и визуальный дискомфорт.

3. FPS > Hz (слишком быстрый рендеринг)

• Игра рендерит 120 FPS, экран — только 60 Гц.
• Некоторые кадры “пропускаются”, может возникнуть разрыв изображения (tearing), если нет вертикальной синхронизации (VSync).
• Итог: рендер работает отлично, но экран не поспевает — нужны дополнительные технологии (например, G-Sync, FreeSync).

[d_bl1n]

2. Основные моменты о графическом конвейере рендеринга (Graphics Rendering Pipeline):

• Что это: Графический конвейер — ключевой компонент реального времени рендеринга, который преобразует 3D-сцены (объекты, источники света, камера) в 2D-изображение.
• Цель: Сгенерировать (render) двумерное изображение с учетом геометрии объектов, характеристик окружения и положения камеры.

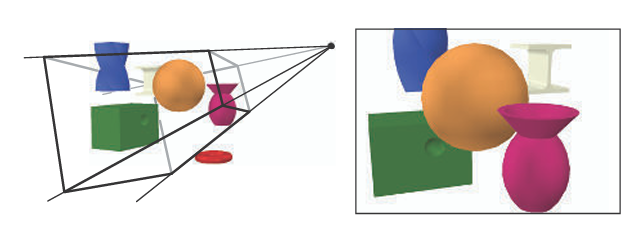

• Визуализация:
  • Левая картинка: виртуальная камера находится в вершине усечённой пирамиды (frustum), ограничивающей видимый объём.
  • Отрисовываются только объекты внутри этого объёма.
  • Правая картинка: изображение, которое “видит” камера — объекты вне frustum (например, красный пончик) не отображаются.
• Влияющие факторы: Вид объектов зависит от материала, текстур, источников света и уравнений затенения.

[d_bl1n]

2.1 Архитектура графического конвейера рендеринга

• Конвейер (Pipeline): Последовательность этапов, выполняющих части общей задачи параллельно, где каждый этап зависит от результата предыдущего.
• Преимущество: Параллельное выполнение ускоряет процесс, но скорость ограничена самым медленным этапом (узкое место, bottleneck).
• Пример: Производство сэндвичей — если этап с мясом занимает больше времени, он замедляет весь процесс.

---

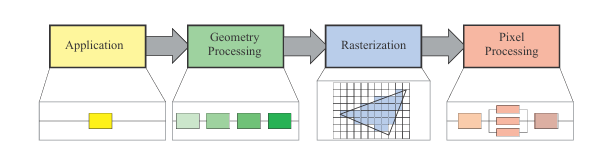

Основные этапы рендеринга (см. Рисунок 2.2):

Этап	Описание
Application	Управляется приложением, реализуется на CPU, отвечает за логику, физику, анимацию и т.д.
Geometry Processing	Обработка геометрии: трансформации, проекции, подготовка примитивов (например, треугольников). Обычно выполняется на GPU.
Rasterization	Определение пикселей, попадающих внутрь примитивов, передача их на следующий этап.
Pixel Processing	Обработка каждого пикселя: вычисление цвета, тест глубины, смешивание цветов. Выполняется на GPU.

---

Дополнительные детали:

• Каждый этап может содержать свои подэтапы и быть параллелизирован.
• Скорость рендеринга измеряется в FPS (frames per second) или Hertz (Hz).
• Application-этап обычно на CPU с многопоточностью.
• Geometry, Rasterization и Pixel Processing — на GPU.
• Более подробное описание GPU-обработки в следующей главе.

[d_bl1n]

2.1. Этап Application в графическом конвейере

• Контроль разработчика: Этот этап полностью управляется разработчиком и обычно выполняется на CPU, что даёт полную свободу реализации и возможность оптимизации.
• Влияние на последующие этапы: Изменения на этом этапе могут уменьшить количество треугольников для рендеринга, улучшая производительность.
• Возможности GPU: Некоторые задачи приложения могут выполняться на GPU через отдельный модуль — compute shader, который использует параллелизм GPU.
• Основная задача: Формирование rendering primitives — точек, линий, треугольников, которые передаются на этап обработки геометрии.
• Особенности реализации: В отличие от других этапов, application-этап обычно не разбит на подэтапы, но для повышения производительности может выполняться параллельно на нескольких ядрах CPU (superscalar).
• Типичные задачи:
  • Обработка коллизий (collision detection) и генерация ответов.
  • Обработка ввода с устройств (клавиатура, мышь, VR-шлемы).
  • Выполнение алгоритмов ускорения (например, culling).
• Связь с другими главами: Подробнее о многопроцессорной реализации и алгоритмах — в последующих главах (например, Chapter 18.5 и Chapter 19).

2.3. Этап Geometry Processing (Обработка геометрии)

• Расположение: Выполняется на GPU.
• Ответственность: Основная часть операций с примитивами и вершинами (точками, линиями, треугольниками).
• Функциональные подэтапы:
  1. Vertex Shading — обработка вершин (например, трансформации, освещение).
  2. Projection — проекция 3D-координат в 2D-пространство экрана.
  3. Clipping — отсечение частей примитивов, выходящих за пределы видимого объёма.
  4. Screen Mapping — преобразование координат в экранные пиксели.

Эти подэтапы формируют конвейер внутри этапа обработки геометрии, обеспечивая подготовку примитивов для последующего растеризации.

[d_bl1n]

2.3.1 Vertex Shading (Обработка вершин)

• Основные задачи:
  • Вычислить позицию вершины.
  • Определить дополнительные данные вершины (нормали, текстурные координаты и др.).
• Исторический контекст: Раньше освещение вычислялось на вершинах, а цвета интерполировались по треугольнику.
• Современный подход: Vertex shader — программируемый блок GPU, который может выполнять любые операции с вершинами, включая анимацию.
• Преобразования координат:
  • Модель изначально в model space (локальные координаты).
  • Применяется model transform — позиционирование и ориентация модели в мире.
  • После трансформации модель находится в world space (мировые координаты).
• Камера и вид:
  • Камера имеет позицию и направление в world space.
  • Применяется view transform — перемещает и ориентирует сцену так, чтобы камера была в начале координат, смотрела вдоль оси (обычно -z).
  • Результат — view space (или camera space).
• Проекция:
  • Преобразование view volume (объём видимости) в единичный куб.
  • Два основных типа:
    • Orthographic (параллельная) — сохраняет параллельность линий.
    • Perspective (перспективная) — объекты дальше кажутся меньше, линии сходятся в точке.
  • Проекция выражается матрицей 4×4.
• Клиппинг: После проекции координаты называются clip coordinates (однородные координаты), готовые к отсечению (clipping).
• Результат: Vertex shader должен выводить координаты в clip space для следующего этапа.

---

Иллюстрации:

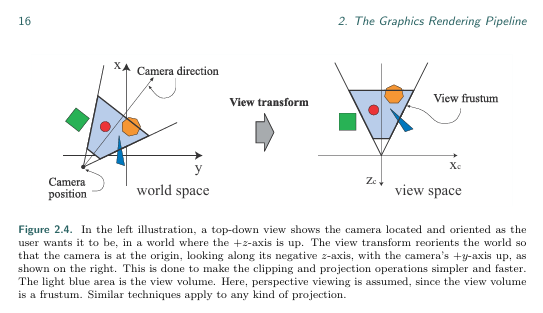

• Рисунок 2.4: Переход от world space к view space с помощью view transform.

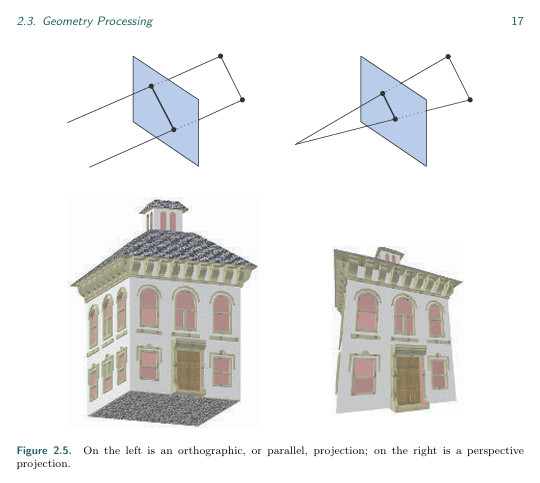

• Рисунок 2.5: Слева — ортографическая проекция, справа — перспективная.

[d_bl1n]

2.3.2 Optional Vertex Processing (Дополнительная обработка вершин)

• После базового vertex shading могут выполняться дополнительные опциональные этапы на GPU:

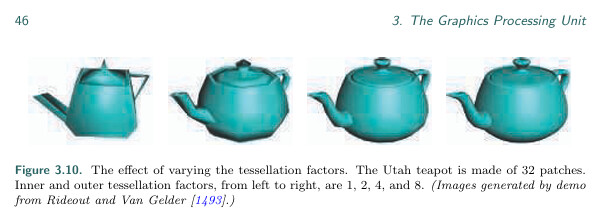

  1. Tessellation (Тесселяция):
  • Разбивает объекты на большее количество треугольников для улучшения качества.
  • Позволяет создавать гладкие поверхности с нужным уровнем детализации.
  • Использует несколько шейдеров: hull shader, tessellator, domain shader.
  • Количество треугольников зависит от расстояния до камеры (больше — ближе, меньше — дальше).
  2. Geometry Shader (Геометрический шейдер):
  • Работает с примитивами (точки, линии, треугольники).
  • Может создавать новые вершины и примитивы.
  • Пример использования — генерация частиц (например, имитация взрыва фейерверка).
  • Преобразует точки в квадраты (2 треугольника), которые покрывают несколько пикселей для более реалистичного отображения.
  3. Stream Output (Потоковый вывод):
  • Позволяет выводить обработанные вершины в массив для дальнейшей обработки CPU или GPU.
  • Используется для симуляций частиц и других сложных эффектов.

• Эти этапы необязательны и могут использоваться в зависимости от возможностей GPU и задач разработчика.

[d_bl1n]

2.3.3 Clipping (Отсечение)

• Цель: Передать на растеризацию только примитивы, целиком или частично находящиеся внутри видимого объёма (view volume).
• Что происходит:
  • Примитивы полностью вне объёма не передаются дальше (не рендерятся).
  • Примитивы, частично выходящие за границы, обрезаются (clipped).
  • Например, линия с одной вершиной внутри объёма, а другой — вне, обрезается так, чтобы вершина вне объёма была заменена на точку на границе.
• Использование проекционной матрицы:
  • Примитивы отсеиваются относительно unit cube (единичного куба) после проекции.
  • Это упрощает и стандартизирует процесс отсечения.
• Технические детали:
  • Используются 4-значные однородные координаты.
  • Четвёртая координата нужна для правильной интерполяции и отсечения в перспективном пространстве.
  • После отсечения выполняется perspective division — преобразование в нормализованные координаты устройства (normalized device coordinates).
• Результат: Примитивы, находящиеся в диапазоне от (-1, -1, -1) до (1, 1, 1) в нормализованных координатах, готовы к отображению.

---

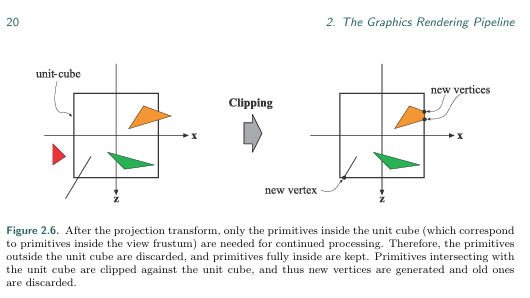

Иллюстрация (Рисунок 2.6):

• Слева: примитивы до отсечения, часть выходит за пределы unit cube.
• Справа: после отсечения примитивы обрезаны, новые вершины созданы на границах куба.

[d_bl1n]

2.3.4 Screen Mapping (Отображение на экран)

Что происходит:

• Примитивы, прошедшие отсечение, имеют координаты в трёхмерном пространстве (clip space).
• Эти координаты преобразуются в screen coordinates — двумерные координаты на экране.
• Координаты:
  • x и y — экранные координаты.
  • z — глубина (используется для буфера глубины).
• Процесс:
  • Координаты сцены маппируются в окно вывода с минимальным (x_1, y_1) и максимальным (x_2, y_2).
  • Преобразование включает сдвиг и масштабирование.
• Диапазоны:
  • В OpenGL z координата нормализуется в диапазон [z_1,z_2], обычно [0,1].
• Результат: Примитивы готовы к растеризации — преобразованию в пиксели.

---

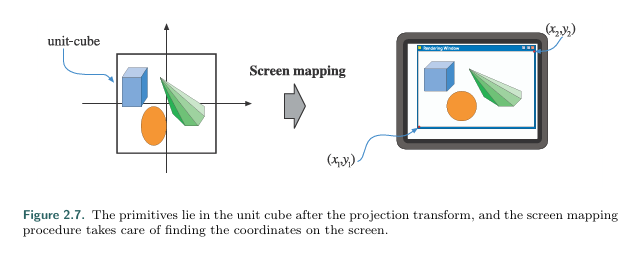

Иллюстрация (Рисунок 2.7):

• Примитивы в единичном кубе после проекции.
• Процесс отображения на экран с координатами (x_s, y_s).

---

Следующий этап — Растеризация (Rasterization):

• Связь между координатами и пикселями.
• Пример формулы для вычисления индекса пикселя из координаты:
  d=⌊c⌋, c=d+0.5d
  где d — индекс пикселя (целое число), c — плавающая точка внутри пикселя.

[d_bl1n]

2.4 Растеризация (Rasterization)

• Цель: Найти все пиксели, покрываемые примитивом (например, треугольником), для последующей обработки.
• Процесс растеризации делится на два этапа:
  1. Triangle Setup (Настройка треугольника): Подготовка данных для обхода треугольника.
  2. Triangle Traversal (Обход треугольника): Определение пикселей, попадающих внутрь треугольника.
• Растеризация (или scan conversion): Преобразование вершин с глубиной и затенением в пиксели на экране.
• Синхронизация: Растеризация служит точкой синхронизации между этапами обработки геометрии и пикселей.
• Формирование треугольников: Треугольники формируются из трёх вершин и передаются на этап пиксельной обработки.

---

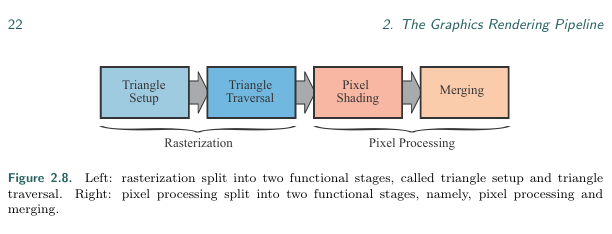

Иллюстрация (Рисунок 2.8):

• Слева: разделение растеризации на triangle setup и triangle traversal.
• Справа: этап пиксельной обработки разделён на pixel shading и merging.

[d_bl1n]

2.4.1 Triangle Setup (Настройка треугольника)

• Вычисляются дифференциалы, уравнения граней и другие данные треугольника.
• Эти данные нужны для обхода треугольника (triangle traversal) и интерполяции параметров затенения.
• Используется фиксированное аппаратное обеспечение.

---

2.4.2 Triangle Traversal (Обход треугольника)

• Определяется, какие пиксели (или сэмплы) покрыты треугольником.
• Для каждого покрытого пикселя создаётся фрагмент — часть пикселя, относящаяся к треугольнику.
• Свойства фрагмента (глубина, данные затенения) интерполируются между вершинами.
• Используются методы для корректной интерполяции перспективы.
• Все фрагменты внутри треугольника отправляются на этап пиксельной обработки.

---

2.5 Pixel Processing (Обработка пикселей)

• На этом этапе обрабатываются все пиксели, попавшие внутрь треугольника.
• Включает:
  • Pixel shading — вычисление цвета и других свойств пикселя.
  • Merging — объединение результатов с уже существующими пикселями (например, с учётом глубины).

[d_bl1n]

2.5.1 Pixel Shading (Пиксельное затенение)

• Что происходит: Выполняются вычисления затенения для каждого пикселя с использованием интерполированных данных.
• Исполнение: Запускается программируемый пиксельный шейдер (фрагментный шейдер) на ядрах GPU.
• Возможности: Пиксельный шейдер может выполнять любые вычисления, например, текстурирование.
• Текстурирование: Наложение одного или нескольких изображений на объект для создания реалистичных поверхностей.

• Пример: На рисунке 2.9 показан дракон без текстур (слева вверху) и с наложенной текстурой (слева внизу), а справа — сама текстура.

[d_bl1n]

2.5.2 Merging (Объединение)

• Color buffer: Хранит информацию о цвете каждого пикселя — двумерный массив цветов.
• Задача merging: Объединить фрагмент, вычисленный пиксельным шейдером, с текущим цветом в color buffer.
• Z-buffer (буфер глубины): Хранит глубину (z-значение) для каждого пикселя, используется для определения видимости.
• Алгоритм z-buffer:
  • При рендеринге примитива сравнивается z-значение нового фрагмента с текущим в буфере.
  • Если новый фрагмент ближе, цвет и глубина обновляются.
  • Если дальше — фрагмент отбрасывается.
• Особенности:
  • Z-buffer и color buffer имеют одинаковый размер.
  • Z-buffer используется для правильного отображения перекрывающихся объектов.
  • Поддерживаются операции прозрачности, смешивания (blending) и другие.
• Stencil buffer: Дополнительный буфер для сложных эффектов, например, масок.
• Double buffering: Используется для плавного отображения — рисование происходит в back buffer, а затем происходит переключение с front buffer.

[d_bl1n]

2.6 Проход через конвейер (Through the Pipeline)

• Рассмотрен пример интерактивного CAD-приложения для проектирования вафельницы.
• Основные этапы:
  • Application: Управление вводом пользователя, обновление параметров камеры и модели.
  • Geometry Processing: Преобразование вершин, проекция, затенение.
  • Rasterization: Определение пикселей, покрываемых примитивами.
  • Pixel Processing: Вычисление цвета пикселей и финальное отображение.
• Каждый этап последовательно обрабатывает данные, передавая результат следующему.
• Итоговое изображение отображается на экране.

---

Заключение

• Конвейер рендеринга — результат десятилетий развития API и аппаратного обеспечения.
• Помимо реального времени, существуют офлайн-рендеринг и новые методы (микрополигональные конвейеры, трассировка лучей).
• Современные GPU позволяют программировать операции на всех этапах конвейера.

[d_bl1n]

Глава 3: The Graphics Processing Unit (Графический процессор)

• История: Аппаратное ускорение графики началось с интерполяции цветов по пикселям треугольника и отображения их.
• Развитие: Появились специализированные графические процессоры (GPU), начиная с NVIDIA GeForce256, которые выполняют растеризацию и другие задачи.
• Программируемость: Современные GPU поддерживают программируемые шейдеры, что повышает гибкость и эффективность.
• Архитектура: GPU оптимизированы для параллельной обработки, особенно для операций с буфером глубины (z-buffer) и выборкой текстур.
• Задержка (Latency): Важный фактор — время доступа к данным, которое влияет на производительность.
• Шейдеры: Маленькие процессоры, выполняющие вычисления для вершин и пикселей, обрабатывают миллионы треугольников и пикселей.

[d_bl1n]

3.1 Data-Parallel Architectures (Архитектуры с параллелизмом по данным)

• GPU содержит тысячи шейдерных ядер (shader cores), которые обрабатывают данные параллельно.
• Каждый шейдер — маленький процессор, обрабатывающий вершины или пиксели.
• Для скрытия задержек при доступе к памяти используется переключение между группами потоков (warps).
• Warps — группы из 32 потоков, которые выполняют одни и те же инструкции.
• При задержке загрузки данных warp переключается на другой warp, что минимизирует простой.
• Высокая параллельность и переключение потоков позволяют GPU эффективно использовать ресурсы.

---

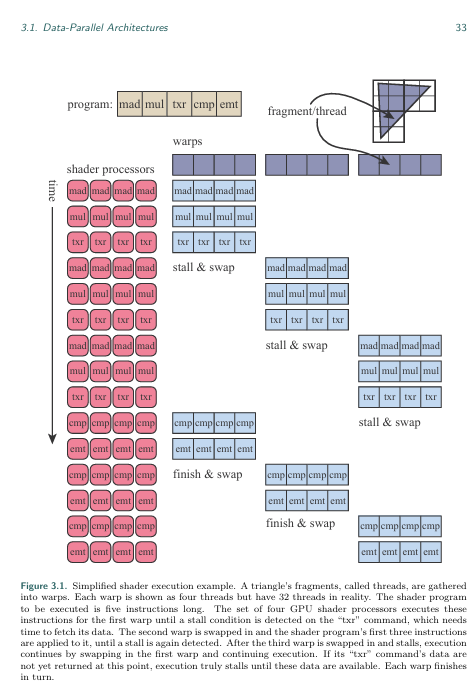

Иллюстрация (Рисунок 3.1)

• Показано выполнение инструкций для нескольких warps на шейдерных процессорах.
• При возникновении задержки (stall) происходит переключение на другой warp.

---

GPU и конвейер рендеринга (Рисунок 3.2)

• Этапы конвейера:
  • Полностью программируемые (зелёные): Vertex Shader, Tessellation, Geometry Shader.
  • Частично программируемые (жёлтые): Merger (слияние).
  • Фиксированные (синие): Clipping, Screen Mapping, Triangle Setup & Traversal, Pixel Shader.

[d_bl1n]

3.2 Обзор конвейера GPU (GPU Pipeline Overview)

• GPU реализует этапы обработки геометрии, растеризации и обработки пикселей, описанные в главе 2.
• Эти этапы делятся на аппаратные стадии с разной степенью программируемости (см. Рисунок 3.2):
  • Программируемые: vertex shader, geometry shader, pixel shader.
  • Опциональные: tessellation, geometry shader.
  • Фиксированные: clipping, triangle setup, triangle traversal, screen mapping.
  • Мерджер: не программируемый, но конфигурируемый этап слияния цветов, буфера глубины и других.
• Логическая модель конвейера — то, что видит программист через API.
• Физическая модель — реализация аппаратного обеспечения, может отличаться.
• Программируемые стадии позволяют гибко управлять рендерингом, что важно для современных GPU.
• Конвейер GPU эволюционировал от жёстко заданных операций к гибким программируемым стадиям.

[d_bl1n]

3.3 Программируемый этап шейдеров (The Programmable Shader Stage)

• Современные шейдеры используют унифицированный дизайн, где vertex, geometry и tessellation шейдеры имеют общую модель программирования.
• Процессор, реализующий эту модель, называется common-shader core (например, в DirectX).
• GPU содержит тысячи таких ядер, которые могут динамически распределять нагрузку между vertex и pixel шейдерами.
• Шейдеры пишутся на языках высокого уровня (HLSL, GLSL, Cg) и компилируются в промежуточный язык (IL, DXIL).
• Основные типы данных: 32-битные скаляры и векторы, матрицы, текстурные координаты, цвета и др.
• Вызов отрисовки (draw call) запускает выполнение шейдера на группе примитивов.
• Входы шейдера делятся на:
  • Uniform inputs: постоянные значения для всех примитивов.
  • Varying inputs: значения, меняющиеся для каждой вершины или пикселя.

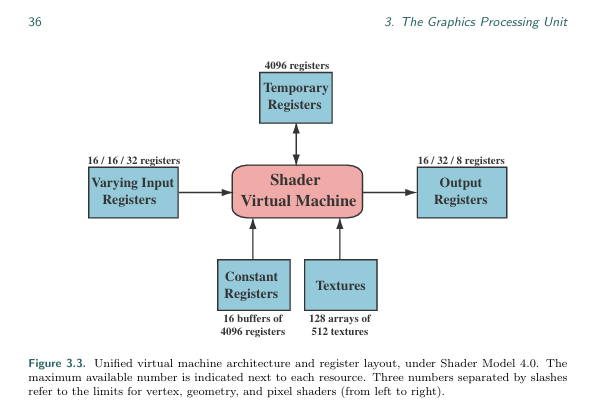

• Виртуальная машина шейдера управляет регистрами:
  • Временные регистры для вычислений.
  • Регистры для входных и выходных данных.
  • Константные регистры для uniform-переменных.
  • Текстурные регистры для выборки текстур.
• Поддерживаются операции с плавающей точкой, арифметика, функции, ветвления (flow control).
• Flow control:
  • Static: одинаковое выполнение для всех потоков.
  • Dynamic: разные пути выполнения в зависимости от входных данных, более гибко, но может снижать производительность.

[d_bl1n]

3.4 Эволюция программируемого шейдинга и API

• Идея программируемого шейдинга возникла в 1984 году с концепцией shade trees (деревья затенения).
• RenderMan Shading Language (конец 1980-х) — основа для современных шейдерных языков.
• Первый успешный GPU с программируемыми шейдерами — 3dfx Voodoo (1996), популярность получил с Quake.
• В 2001 NVIDIA GeForce 3 — первый GPU с программируемыми vertex шейдерами.
• DirectX 8.0 и OpenGL расширения ввели поддержку шейдеров.
• Ранние шейдеры были ограничены, без поддержки ветвлений (flow control).
• DirectX 9.0 и Shader Model 2.0 добавили полноценные vertex и pixel шейдеры.
• Shader Model 3.0 (2004) ввёл динамический flow control, увеличил возможности.
• Shader Model 4.0 (2006) добавил geometry shader и stream output.
• Появились новые API: OpenGL ES (для мобильных), Vulkan (низкоуровневый, кроссплатформенный), Metal (Apple).
• WebGL — браузерный API для графики, основанный на OpenGL ES.
• Современные шейдерные языки: HLSL (Microsoft), GLSL (OpenGL), SPIR-V (Vulkan).
• Визуальные редакторы шейдеров (например, mental mill) облегчают создание эффектов.

---

Иллюстрации:

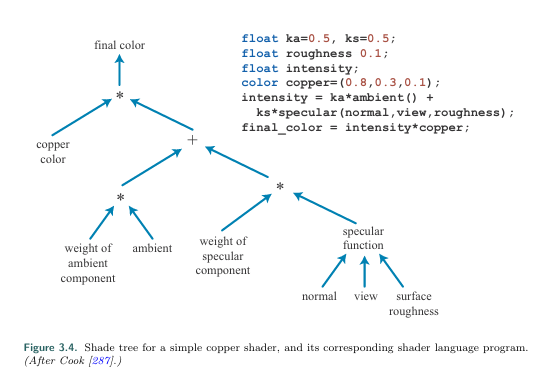

Рисунок 3.4 — пример дерева затенения и соответствующей программы шейдера.

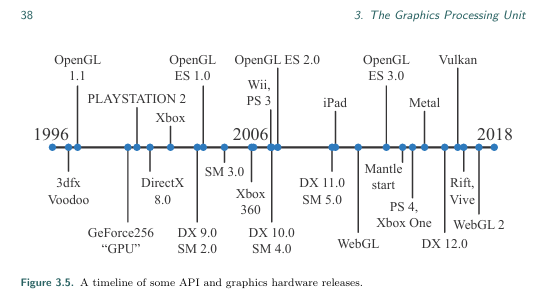

Рисунок 3.5 — временная шкала развития API и графического железа.

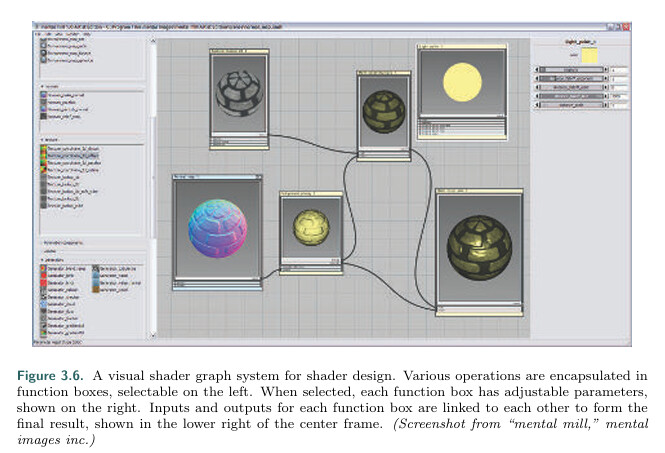

Рисунок 3.6 — визуальный редактор шейдеров.

[d_bl1n]

3.5 Vertex Shader (Вершинный шейдер)

• Роль: Первый программируемый этап в конвейере, обрабатывает входящие вершины.
• Входные данные: Массивы позиций, цветов, нормалей, текстурных координат и др.
• Задачи:
  • Преобразование координат из локального пространства модели в однородные координаты клип-пространства.
  • Модификация, создание или игнорирование значений, связанных с вершинами (цвет, нормали, текстуры).
• Особенности:
  • Вершинный шейдер обрабатывает каждую вершину независимо.
  • Не может создавать или уничтожать вершины.
• Применение:
  • Генерация объектов и их деформация.
  • Анимация скиннинга и морфинга.
  • Процедурные деформации (флаги, вода, огонь).
  • Создание частиц.
  • Эффекты искажения (линзы, дым, волны).
  • Применение высотных карт для ландшафта.

• Пример: На рисунке 3.8 показаны эффекты вершинного шейдера — простое смещение и шумовое искажение модели чайника.

[d_bl1n]

3.6 Этап тесселяции (The Tessellation Stage)

• Позволяет рендерить криволинейные поверхности, разбивая их на треугольники.
• Опциональный этап, впервые появился в DirectX 11 и поддерживается в OpenGL 4.0+.
• Позволяет экономить память и вычисления, генерируя больше треугольников только там, где нужно (например, ближе к камере).
• Состоит из трёх шейдеров:
  • Hull shader: принимает патч (набор контрольных точек), задаёт параметры тесселяции и модифицирует патч.
  • Tessellator: фиксированная функция, генерирует новые вершины по параметрам.
  • Domain shader: вычисляет итоговые позиции новых вершин, нормали, текстурные координаты и др.
• Позволяет контролировать уровень детализации (tessellation factors).
• Пример: на рисунке 3.10 показан эффект изменения факторов тесселяции на модели чайника.


• На рисунке 3.11 — исходная сетка и результат тесселяции с subdivision.
